Két PTA-4000 összekapcsolása

Futó László NG4YR

Munkánk során fölmerült olyan igény, hogy egy PTA 4000 számítógépóen levü adatokat, vagy programot egy másik PTA 4000-be lehessen átvinni. Ilyen adatárvitel megoldható úgy, hogy magnóra vesszük az adatokat és innen a másik gépbe beolvassuk azokat.

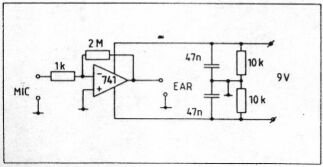

A magnó kihagyásával közvalenül öszszekapcsolt gépek közőtt az átvhel nem történik meg, mert a MIC jelü kapcsokon kijövő jel nem elég nagy ahhoz, hogy a másik gép EAR kapcsán bemenve az fogadni tudja. Ezért egy 741-es IC-vel erősítőt építettünk és ezen keresztűl felhaszálva a gépek magnócsatlakozó káheleit - valósítottuk meg az adatátvitelt (l. ábra). Az erősítőt 9 V-os telep táplálja, melyröl kb. 2 mA-t fogyaszt. Az erősítő, a telep és a két csatlakozó aljzat egy műanyag dobozban nyert elhelyezést.

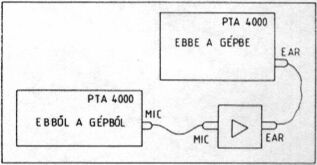

Az adatátvitel a következőképpen tőrténhet: az erősítő MIC bemenetét és annak a gépnek a MIC kapcsait összekapcsoljuk, amelyből az adatokat továbbítani akarjuk. Ebbe a gépbe olyan utasítást írunk he, mintha magnóra akarnánk írni. (A többi dugót nem használjuk.) Egy másik kábellel összekötjük az erősítő és az adat fogadására szolgátó PTA 4000 EAR kapcsait (2. ábra). Ebbe a számitógépbe a magnóról való beolvasás utasításait irjuk. Először ezen a gépen nyomjuk meg az ENTER gombot, majd közvetlenül utána a másikon. Ha mindent jól kapcsoltunk össze, az adatátvitel megtörténik. Természetesen az eredeti helyen is megmaradnak az adatok.
